端子壓接工藝容易出現的10個問題及解決方法

連接器應用十分廣泛，從小到無線藍牙耳機大到火箭等領域都存在著它的身影，而連接器關鍵的部件就是它的接觸點也就是端子。連接器廠家告訴您壓接過程中容易出現的問題及解決方法：

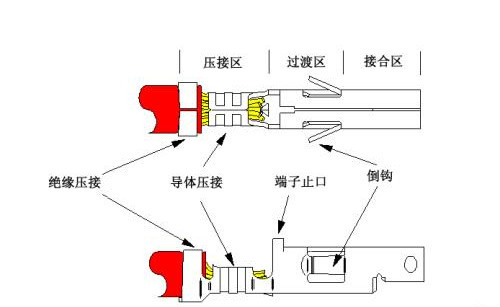

1、 壓接高度過小或過大 主要是由于壓接機是否設置正確或者模具擺放的位置高度造成的，解決方法很簡單：調整壓接機上的導體壓接高度。在首次使用壓接機進行工作時，使用游標卡尺或千分尺檢驗壓接高度在規定范圍內，按要求頻度重新檢查，確保正確的壓接高度。

2、 絕緣層高度過大或過小 由于絕緣類型和厚度的多樣性，連接器廠家一般不會提供絕緣層的壓接高度。過小的絕緣壓接區會使絕緣壓接區中金屬應力過大，消弱應力釋放功能。許多壓接工具可以獨立于導體壓接高度從而調節絕緣壓接高度。較好的方法是IDT技術。

3、 線芯松散 線芯松散使另一個常見問題。如果線芯沒有完全封閉在導體壓接區，壓接件的強度和電流負載能力都會大幅降低。解決方法也比較容易，只需重新收攏線纜成束，然后插入進行壓接的端子中。

4、 剝線長度過短 這個問題容易導致端接達不到規定的拉拔力，因為線纜與端子之間的金屬間接觸減少了。解決辦法：增大剝線設備的剝線長度至該端子的規定值。

5、 線纜插入過深 這個問題容易使得額定電流和線纜拉拔力降低。要解決這個問題，確認沒有使用過大的力將線纜插入壓接機而是指超過壓接機線纜止口，或者調節線纜止口的位置使之正確地軸向定位已剝皮的線纜。

6、 過度彎曲端子 這個問題容易使端子很難插入外殼中，容易引起端子碰撞。解決方法：調節壓接機上的限制銷的位置即可。

7、 壓接過于靠前 容易早成過渡區的局部被損壞，解決方法：放松可互換工具基板，重新對準壓著機。

8、 喇叭口過小或過大 過小容易導致割斷線纜，過大會減小端子與線纜的接觸面積，線纜拉拔力變小。解決方法：確認壓著高度正確，也可能是工具磨損造成的應當更換工具

9、 尾料過長 尾料過長會引起端子碰撞干涉端子結合。解決方法：調節壓著機基板使端子在壓著機正確居中。

10、倒鉤彎曲 會造成連接器失效、影響端子完全鎖入塑料外殼的能力。解決方法：如果是壓著機上出現損壞，只需調節摩擦輪的松緊度，如果出在捆扎過程，需要采用更小的線束或改進搬運程序。
